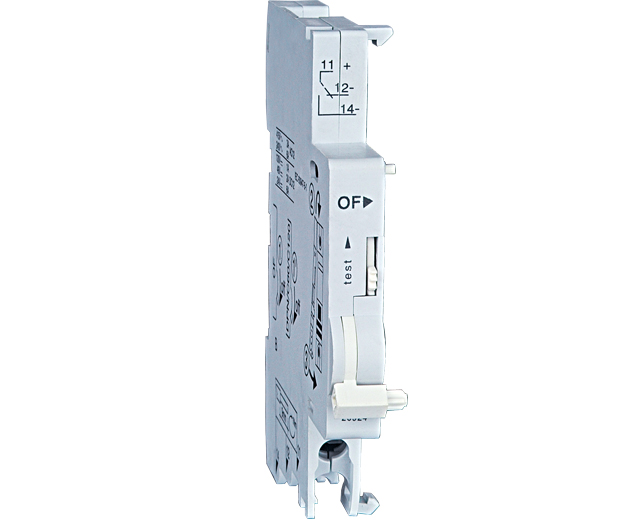

OF辅助接点
指示断路器的合、分状态
远程指示
符合IEC60947-2
|
|
|
|
SD报警接点
断路器故障脱扣时发出信号
前面板上机械指示，可指示故障脱扣
技术数据
符合标准：IEC60947-2
辅助触点额定电流
|
|
|
|
电压(V AC或DC)
|
额定电流(A)
|
|
400V AC
|
3
|
|
≤230V AC
|
6
|
|
120V AC
|
1
|
|
≤48V AC
|
2
|
|
≤24V AC
|
6
|
|
|
|
|

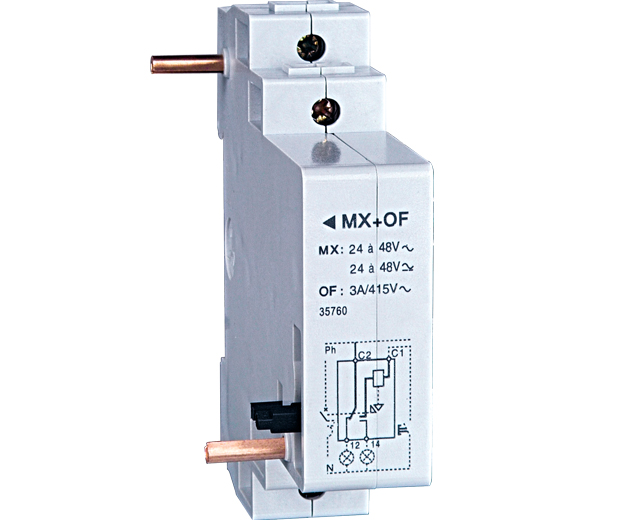

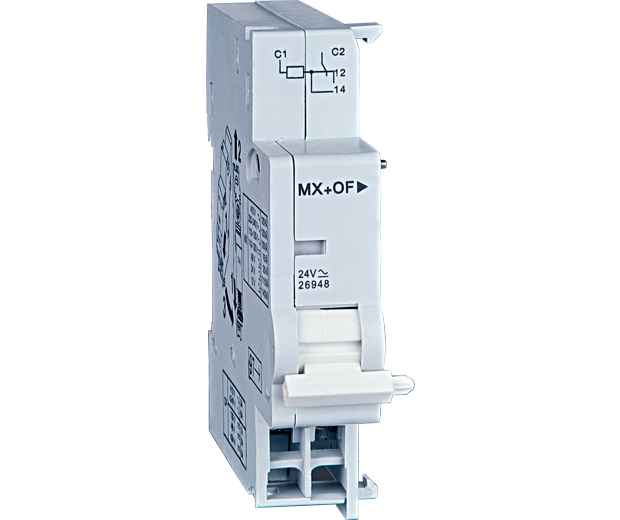

MX+OF分励脱扣单元
当得到信号后，控制触发与之拼装的断路器脱扣
ON+OFF转换接点
指示断路器位置
可自分断断路器，允许控制回路保护供电
技术数据
符合标准：IEC60947-2
释放能耗
接线
螺纹压片端子，可接1或2根最大截面为
2.5mm2的导线
端子旁有明显标志
|
|
|
|
类型
|
电压
(V AC或DC)
|
功率
(W或VA)
|
控制电压
|
|
MX+OFF
|
400V
|
AC吸合 120
|
(V AC)
|
(V DC)
|
|
230V
|
AC吸合 50
|
230…400
48…120
24
12
|
120
48
24
12
|
|
120V
|
AC吸合 200
|
|
DC吸合 10
|
|
48V
|
AC吸合 22
|
|
DC吸合 12
|
|
24V
|
AC吸合 120
|
|
DC吸合 120
|
|
12V
|
AC吸合 20
|
|
DC吸合 20
|
|
